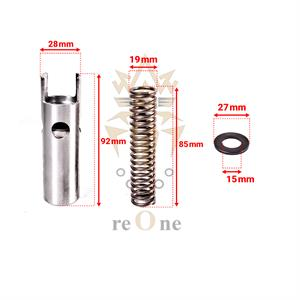

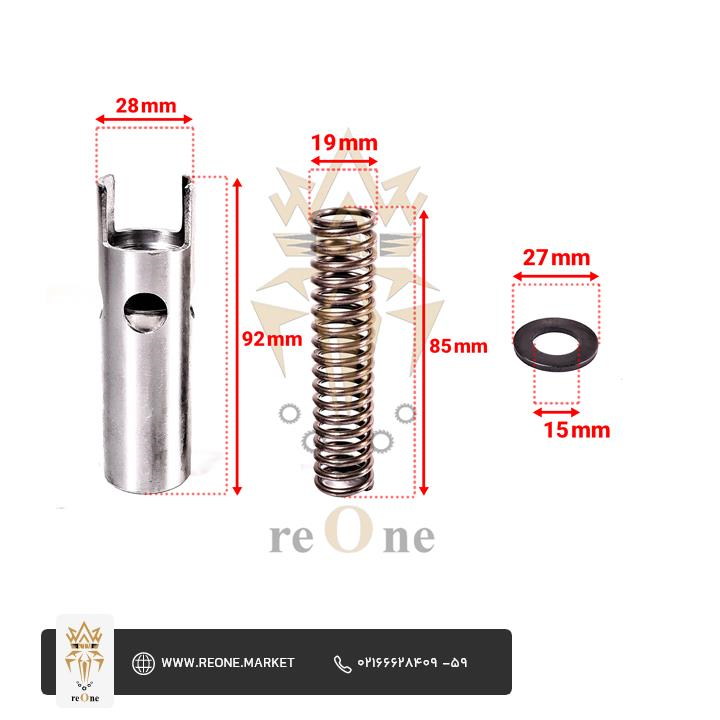

اسپول فشار شکن توربین 4WG200 - 4WG180 (Torque Converter Pressure Relief Spool) یک قطعه استوانهای شکل و دقیق است که در داخل بدنه توربین یا یکی از اجزای مرتبط با آن حرکت میکند. این اسپول، که معمولاً با یک فنر (گاهی اوقات فنر جداگانه یا بخشی از مکانیزم کلی) در تعامل است، مسیرهای جریان روغن را کنترل میکند.
عملکرد اصلی اسپول فشار شکن بدین صورت است: در حالت عادی، فنر، اسپول را در موقعیتی نگه میدارد که جریان روغن به توربین برقرار است. اما به محض اینکه فشار روغن از حد مجاز بالاتر رفت، نیروی هیدرولیکی بر نیروی فنر غلبه کرده و اسپول را جابجا میکند. این جابجایی باعث باز شدن یک مسیر تخلیه یا بایپس (bypass) میشود تا روغن اضافی از سیستم خارج شده و فشار به سطح ایمن بازگردد. این مکانیزم، از آسیب دیدن اجزای داخلی توربین، مانند پرهها و استاتور، جلوگیری میکند.
مزایا
- کنترل دقیق و مؤثر بر حداکثر فشار روغن توربین
- محافظت از قطعات حساس توربین در برابر آسیبهای ناشی از فشار بیش از حد
- کمک به حفظ پایداری عملکرد مبدل گشتاور در شرایط کاری متغیر
- افزایش ایمنی و طول عمر کل سیستم گیربکس
- تشخیص و تخلیه سریع روغن اضافی
کارکرد
- تنظیمکننده اصلی فشار در مدار روغن توربین
- فعالسازی مسیر تخلیه روغن در زمان افزایش فشار
- حفظ فشار کاری بهینه برای انتقال قدرت روان
- پیشگیری از پدیدههایی مانند “کاویتاسیون” (cavitation) ناشی از فشار نامناسب
